上海交通大学金贤敏研究团队通过飞秒激光直写技术制备了节点数多达49×49的三维光量子计算芯片，正是这种目前世界最大规模的光量子计算芯片使得真正空间二维自由演化的量子行走得以在实验中首次实现，并将促进未来更多以量子行走为内核的量子算法的实现。该项成果以题为“Experimental Two-dimensional Quantum Walk on a Photonic Chip”的研究论文发表在国际著名学术期刊《Science》子刊《Science Advances》上。同时这也是国内首个光量子计算芯片。这项研究进展对于推进模拟量子计算机研究具有重要意义。

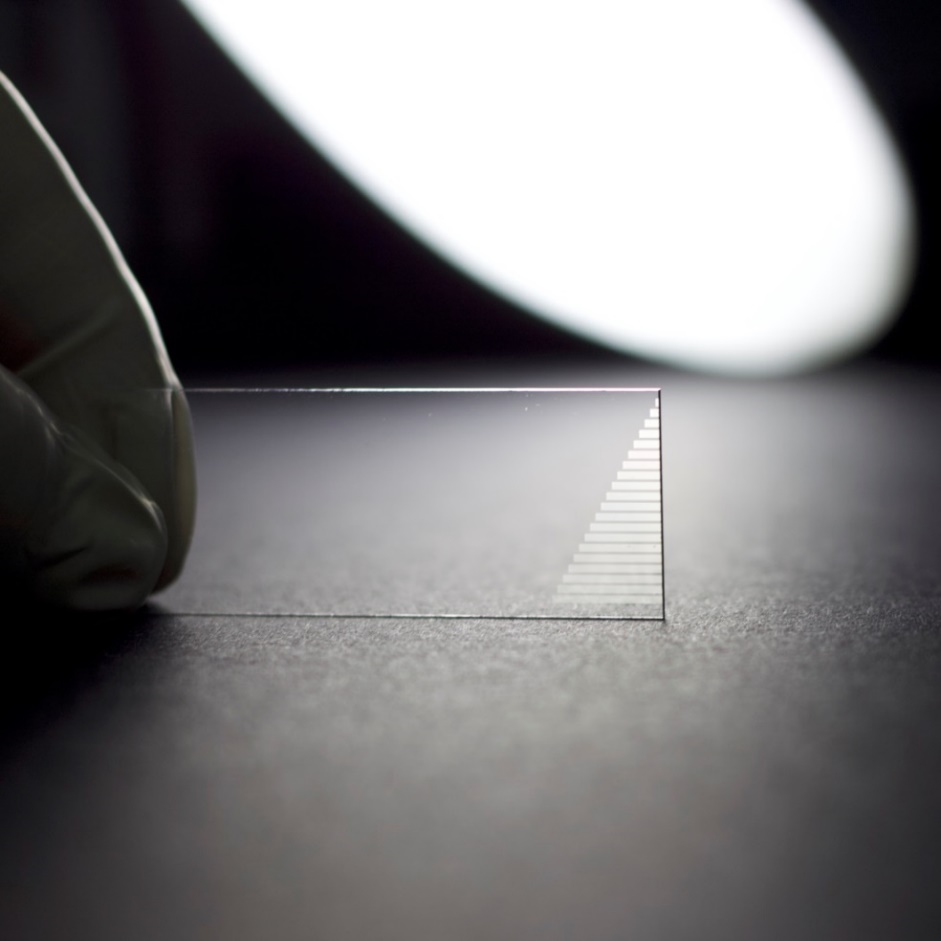

（图示芯片中的二十组光子阵列里，每组都包含了2401根波导）

近年来，关于通用量子计算机的新闻屡见于报端，IBM、谷歌、英特尔等公司争相宣告实现了更高的量子比特数纪录。但是业界共识是即使做出几十甚至更多量子比特数，如果没有做到全互连、精度不够并且无法进行纠错，通用量子计算仍然无法实现。与之相比，模拟量子计算可以直接构建量子系统，不需要像通用量子计算那样依赖复杂量子纠错。一旦能够制备和控制的量子物理系统达到全新尺度，将可直接用于探索新物理和在特定问题上推进远超经典计算机的绝对计算能力。

研究团队通过发展高亮度单光子源和高时空分辨的单光子成像技术，直接观察了光量子的二维行走模式输出结果。实验验证量子行走不论在一维还是二维演化空间中，都具有区别于经典随机行走的弹道式传输特性（ballistic transport）。这种加速传输正是支持量子行走能够在许多算法中超越经典计算机的基础。理论曾指出瞬态网络特性（transient network）只在大于一维的量子行走中才实现，而以往准二维量子行走实验由于受限的量子演化空间，无法观测网络传播特征。该研究首次在实验中成功观测到了瞬态网络特性，进一步验证了所实现的量子行走的二维特征。

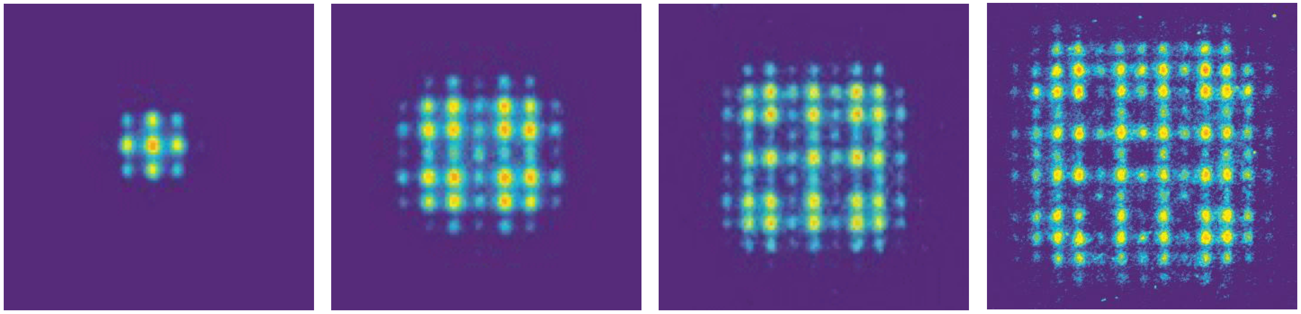

(单光子的二维量子行走演化结果，从左至右：量子行走演化时间逐渐增大）

过去20年里，增加绝对计算能力的方式通常是制备更多光子数的量子纠缠。中国一直在这方面保持优势，成功将光子数从4个提高到了10个，但同时也发现增加光子数异常艰难。研究团队另辟蹊径，通过增加量子演化系统的物理维度和复杂度来提升量子态空间尺度，开发了更加可行的全新量子资源，对于未来模拟量子计算机的研发具有重要意义。

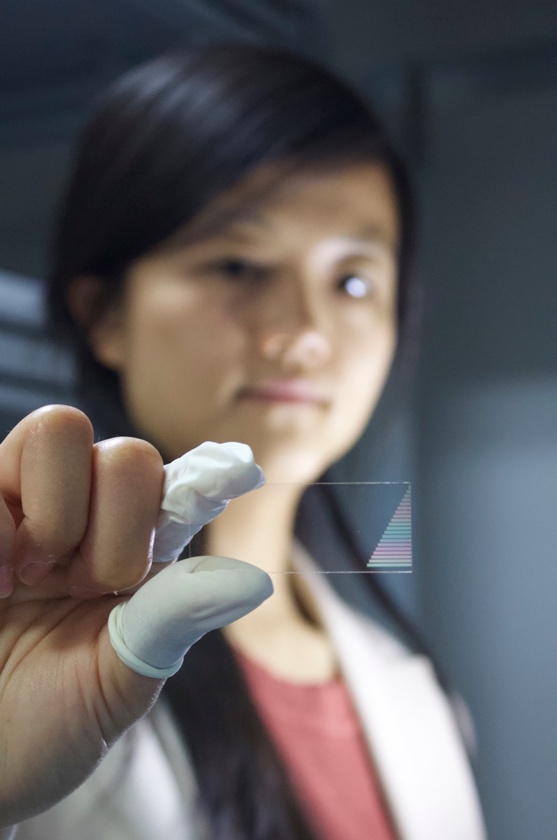

（第一作者唐豪博士手持的光量子芯片中有数万个光子线路，因周期性排列体现出光栅效应而变得可见）

量子信息技术已经经历了广泛的原理性验证，是否能真正走出实验室、走向实用化和产业化，取决于我们是否能够构建和操控足够大规模的量子系统。宏观光学系统中的损耗、稳定性和操控精度等看似技术性问题已变成迈向规模化的瓶颈性难题。发展的光量子集成芯片技术是攻克可扩展性难题有前景的途径，有望有力推动量子信息技术的实质性进展。必须指出的是，光量子芯片的研发仍然处于早期阶段，仍然需要在损耗、精度和可调控能力等各项指标上、在材料、工艺和混合芯片构架上、以及在与量子计算、量子通信和量子精密测量系统融合上开展大量研究，扎实推进，构建尺度和复杂度上都达到全新水平的光量子系统，实质性地推动新物理的探索和量子信息技术的实用化。
